一、公共廣播系統概述

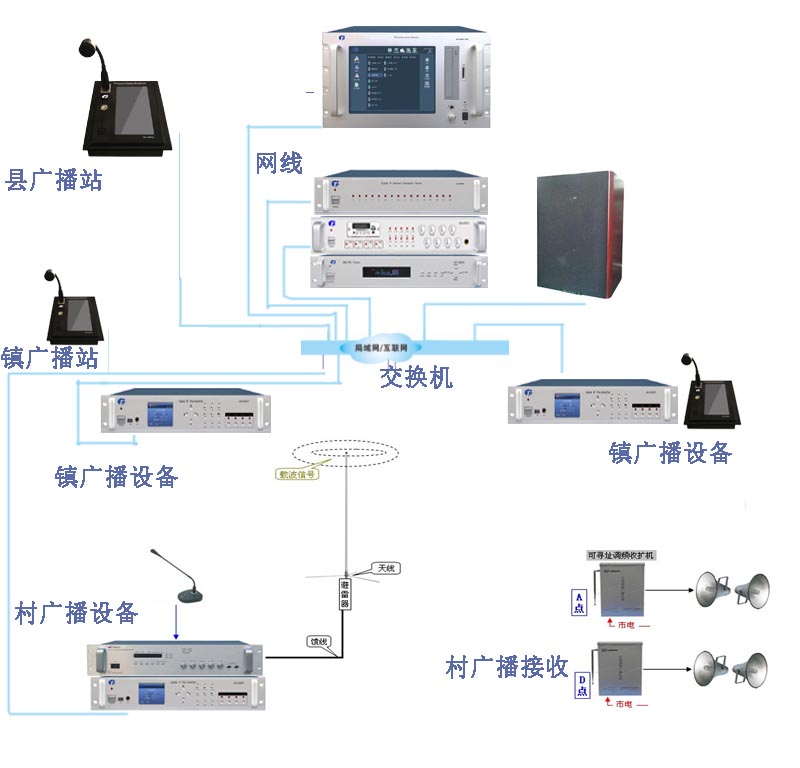

公共廣播系統常用于公園、工廠、校園、超市、商場、酒店、車站。根據場所的不同公共廣播系統的稱呼也有所區別，安裝在超市、商場、酒店、車站的我們稱呼其為背景音樂系統。安裝在校園我們稱呼其為校園廣播系統，安裝在農村的我們稱呼其為農村廣播系統或農村大喇叭。
公共廣播系統在使用過程中出現故障怎么辦呢？下面向大家介紹如下幾種常見故障及排除方法。

二、公共廣播系統的基本分組成

我們要自己檢修廣播系統，需要對廣播系統的構成有一個充分的了解，才能找到廣播系統的故障點，而后排除。

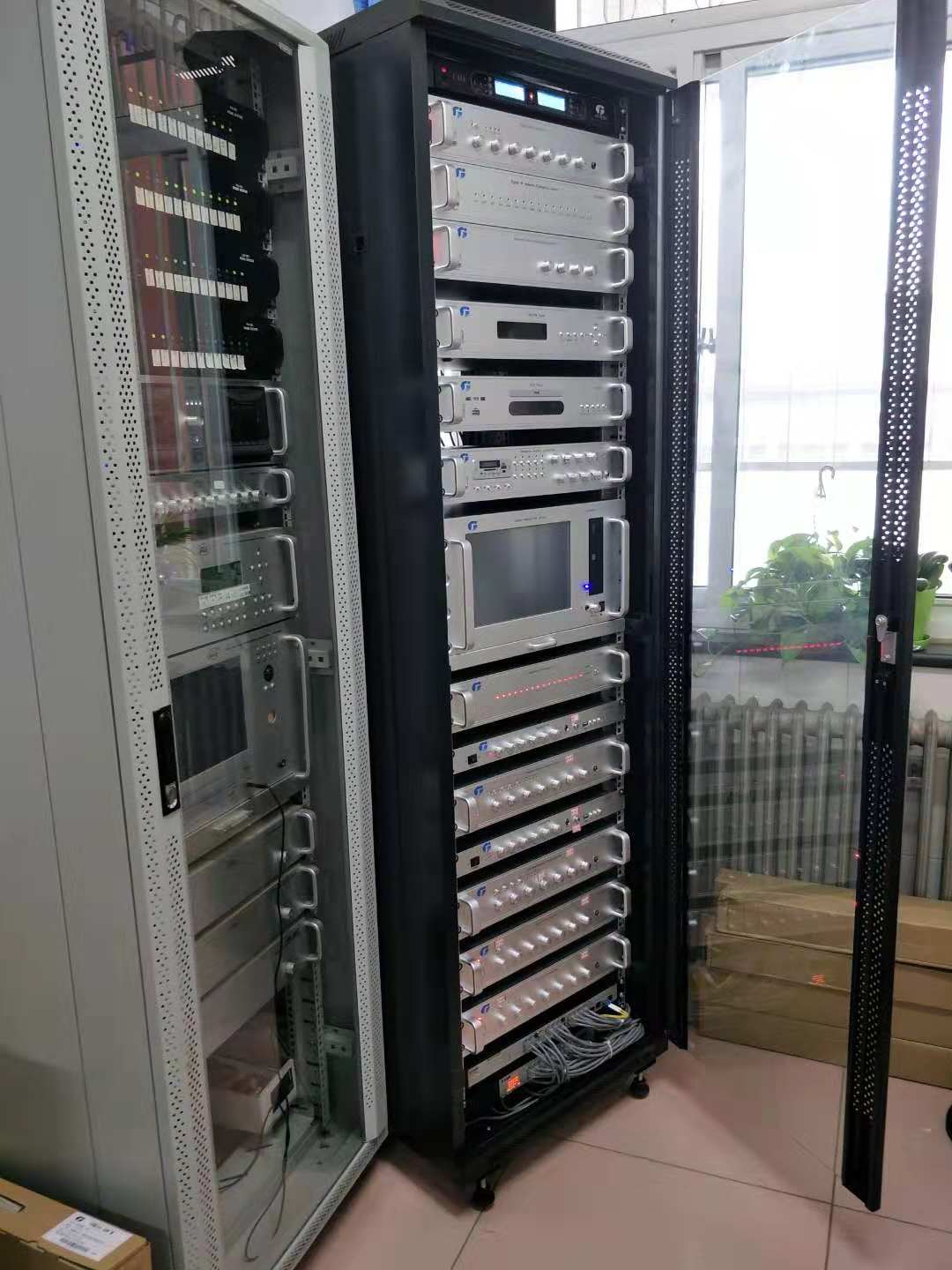

公共廣播系統組成：節目源設備、信號的放大和處理設備、傳輸線路、揚聲器系統及輔助設備等。

公共廣播節目源設備：節目源有CD/MP3播放器、數字調諧器、錄音雙卡座、智能廣播控制器等設備。

信號放大和處理設備：包括調音臺、前置放大器、功率放大器、電源時序器、監聽器、分頻器等各種控制器及音響加工設備等。這部分設備的首要任務是信號放大，其次是信號的選擇。調音臺和前置放大器的作用和地位相似（當然調音臺的功能和性能指標更高），它們的基本功能是完成信號的選擇和前置放大，此外還具有對音量和音響效果進行各種調整和控制的功能。有時為了更好地進行頻率均衡和音色美化，還另外單獨加入頻率均衡器。這部分是整個公共廣播音響系統的“控制中心”。功率放大器則將前置放大器或調音臺送來的信號進行功率放大，再通過傳輸線去推動揚聲器放聲。

公共廣播傳輸線路：

傳輸線路雖然簡單，但隨著系統和傳輸方式的不同而有不同的要求。對禮堂、劇場等，由于功率放大器與揚聲器的距離不遠，可采用4~16Ω輸出端口輸出，傳輸線要求用專用喇叭線；而對公共廣播系統，由于服務區域廣，距離長，為了減少傳輸線路引起的損耗，采用高壓傳輸方式，應該使用絕緣強度較好的多股護套線。

公共廣播揚聲器系統：

揚聲器系統要求與整個廣播系統要匹配，同時其位置的選擇也要切合實際。禮堂、劇場、歌舞廳對音色、音質要求高，揚聲器一般用大功率音箱；而公共廣播系統，它對音色要求不是那么高，因環境的不同可選用吸頂喇叭、壁掛音箱、室外音柱、 草坪音箱、園林音箱、室外號筒等。

公共廣播輔助設備：

為了滿足不同的客戶需求，在公共廣播工程中通常需配備相應的輔助設備。如電源時序器、智能廣播監聽器、主/備功放切換器、智能廣播分區器等。

三、公共廣播系統故障診斷及故障排除

了解公共廣播系統系統構成原理，對公共廣播系統的故障診斷、故障排除是非常重要的一環，為公共廣播系統維修奠定了基礎。

（一）廣播系統無聲音

1.     外圍檢查。是整體無聲還是部分無聲，整體無聲，在機房觀察各設備是否正常工作，電源指示燈是否正常，功放是否啟動，觀察音頻信號指示燈，看有無信號輸入。

2.     如有分區器，要先關閉分區，一個一個開啟分區看有無聲音。如有一個分區打開無聲，或是聲音變小，說明線路部分出了問題，查看是否短路。

3.     調音臺故障排查，調音臺本身故障很少，主要是操作不當或者是對調音臺了解不足，某些開關或按鈕，不該按下的按下了，該按下的又彈起來了。比如主音量推子，要推倒0Db位置，分路推子推到0Db位置，檢查是否按下了監聽按鈕，如果有編組的調音臺檢查MAIN是否按下，SUB是否按下。播放音樂或講話調音臺右側的電平指示燈閃爍到0Db的位置正合適。

4.     功放故障排除：我們排除廣播系統的故障，首先強調一點，要確認個設備是否正常上電，保證設備正常通電是必須的，不如某一廣播設備不能正常通電，直接更換好的設備，我們這里不做進一步討論。功放是否有故障，在播放音樂或講話時查看功放的信號指示燈是否閃爍。正常閃爍代表功放工作無異常。

5.     如是音箱部分問題，要檢查音箱接線斷或分頻器異常。音箱接線斷裂后，揚聲器單元沒有激勵電壓，就會造成無聲故障。廣播系統分頻器一般不易斷線，但可能發生引線接頭脫焊、分頻電容短路等故障。

6.     音圈斷。可用萬用表R×1檔測量揚聲器引出線焊片，若阻值為∞，可用小刀把音圈兩端引線的封漆刮開，露出裸銅線后再測，如果仍不通，則說明音圈內部斷線；若測量已通且有"喀喀"聲，則表明音圈引線斷路，可將線頭上好焊錫，再另用一段與音圈繞線相近的漆包線焊妥即可。

7.     揚聲器引線斷。由于揚聲器紙盆振動頻繁，編織線易折斷，有時導線已斷，但棉質芯線仍保持連接。這種編織線不易購得，可用稍長的軟導線代替。

8.     音圈燒毀。用萬用表R×1檔測量揚聲器引線，若阻值接近0Ω，且無"喀喀"聲，則表明音圈燒毀。更換音圈前，應先清除磁隙內雜物，再小心地將新音圈放入磁隙，扶正音圈，邊試聽邊用強力膠固定音圈的上下位置，待音圈置于最佳位置后，用強力膠將音圈與紙盆的間隙填滿至一半左右，最后封好防塵蓋，將揚聲器紙盆向上，放置一天后即可正常使用。

（二）廣播系統的聲音時有時無

1.     首先整體排查看設備間連接線是否松動，查看前置放大器，功率放大器的電位器是否故障。

2.     .揚聲器引線接觸不良。通常是音圈引線霉斷或焊接不良所致，紙盆振動頻繁時，斷點時而接通，時而斷開，形成無規律時響時不響故障。

3.     功率放大器輸出插口接觸不良或音箱輸入線斷線。

（三） 整個廣播系統音量變小

1.     排查線路是否有短路故障，可用萬用表，歐姆檔位測線路阻抗。

2.     廣播系統性能不良，磁鋼的磁性下降。揚聲器的靈敏度主要取決于永久磁鐵的磁性、紙盆的品質及裝配工藝的優劣。可利用鐵磁性物體碰觸磁鋼，根據吸引力的大小大致估計磁鋼磁性的強弱，若磁性太弱，只能更換揚聲器。

3.     導磁芯柱松脫。當揚聲器的導磁芯柱松脫時，會被導磁板吸向一邊，使音圈受擠壓而阻礙正常發聲。檢修時可用手輕按紙盆，如果按不動，則可能是音圈被芯柱壓住，需拆卸并重新粘固后才能恢復使用。

4.     分頻器異常。當分頻器中有元件不良時，相應頻段的信號受阻，該頻段揚聲器出現音量小故障。應重點檢查與低音揚聲器并聯的分頻電容是否短路，以及與高音揚聲器并聯的分頻電感線圈是否層間短路。

（四）廣播系統聲音異常

1.磁隙有雜物。如果有雜物進入磁隙，音圈振動時會與雜物相互磨擦，導致聲音沙啞。

2.音圈擦芯。音圈位置不正，與磁芯發生擦碰，造成聲音失真，維修時應校正音圈位置或更換音圈。

3.紙盆破裂。損壞面積大的應更換紙盆，損壞面積小的可用稍薄的紙盆或其它韌性較好的紙修補。

4.箱體不良。箱體密封不良或裝飾網罩安裝不牢等，廣播系統會造成播放時有破裂聲。此外，箱體板材過薄導致共振，也會產生聲音異常。
