中學-可尋址廣播系統-校園音樂鈴系統

時間：2018/11/22 22:32:10

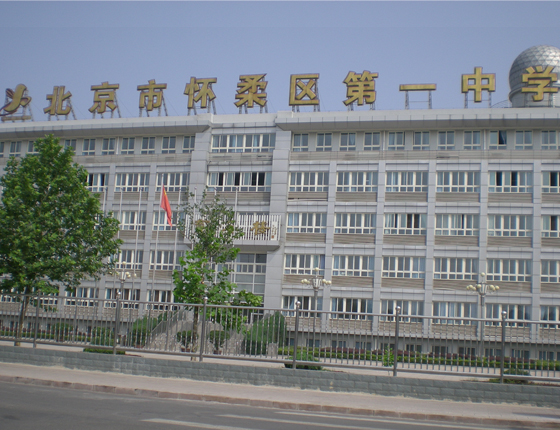

一、懷柔一中廣播需求

1、將每間教室、辦公室、實驗室及多媒體室和操場作為單獨一個廣播區，對其中任何一個分區廣播音樂或講話；

2、每周按學校作息時間表，能自動定時定點廣播鈴聲，休息時間或放學后能手動選擇廣播背景音樂曲目，可控制音量大小；

3、可根據教學廣播需求，將卡座、收音機等設備融入到尋址廣播系統中，單獨控制音量大小；

4、可要求播放主機實現自動開關控制電腦，在周末時間可自動關閉廣播系統；

5、在教室內安裝壁掛音箱，操場室外安裝防水音箱，教師通過無線話筒針對室外區域進行講話；

6、領導或老師可在辦公室里遠程控制廣播室設備電源開關，按鍵尋址到各個廣播區域講話；

7、廣播區域可有限擴展，滿足將來學校擴展廣播點班級變換，靈活多變的需求；

二、校園廣播尋址廣播整體設計說明

根據用戶需求，學校廣播采用點對點尋址分區廣播，可對每一間教室、辦公室以及操場等區域進行控制廣播，老師或學生可在廣播控制室進行本地控制或在辦公室進行遠程控制。

校園廣播中數字可尋址廣播系統GX8600可分五個部分：音源設備、控制設備、信號的放大處理設備、傳輸線路和揚聲器系統。

校園廣播音源設備：

根據學校老師要求，校園廣播可實現對MP3音樂文件播放、CD/VCD等光盤播放、磁帶卡座機播放等，以及話筒講話廣播。因此本系統中配置了數字收音機GX-9005、語音雙卡座GX-9020、DVD播放機GX-9017D、無線話筒GX-9112U、有線話筒GX-9118。

校園廣播控制設備：

為了根據學校作息時間表，實現自動定時播放、分區自動開關、電源自動管理等校園廣播控制功能，因此本系統中配備可尋址數字廣播主機GX-8600和可尋址自動廣播軟件GX- 8600R，通過電腦編程控制分區器，實現分開自動開關，另提供電源時序自動管理，預先設置好作息時間表，提前觸發和定時自動控制。可實現校園廣播系統自動開關機。

校園廣播信號放大器和處理設備：

由于有大量的音源輸入設備，因此需要將音源信號進行處理和優化調節，實現將音源信號的音質調節、音量調節等，另外根據信號節目源多少，決定使用音頻矩陣、音源分配器等信號處理設備，本系統中配置前置放大器GX-9010，采集音源信號，進行放大均衡處理，輸出到功率放大器中。

校園廣播傳輸線路：

本系統中采用定壓公共廣播系統，除音源輸出音頻信號用RCA接口音頻線傳輸外，功率音頻信號采用110V/70V電壓傳輸，尋址終端控制信號采用RS485傳輸，最遠距離可達1200米，功率音頻信號線與控制信號線分別采用總線制連接，根據距離遠近，適用環境，選擇RVVS或RVV、RVVP等電源護套線。

校園廣播揚聲器：

校園廣播系統中，無天花板吊頂的教室或樓道采用壁掛方式的音箱；有天花板吊頂的教室或樓道采用吸頂式音箱；校園操場、食堂、大門口等區域安裝室外防水音柱，綠化的草坪上安裝仿真蘑菇、石頭等草坪音箱。

校園廣播定壓功放：

校園廣播系統中功放一般是定壓功放，最主要的特征是具有 70V和 100V恒壓輸出端子。對于校園廣播系統來說，只要廣播揚聲器的總功率小于或等于功放的額定功率，但考慮到線路損耗、老化等因素，應適當留有功率余量。校園廣播功放的額定輸出功率應是校園廣播揚聲器總功率的1.3倍左右。

校園廣播分區：

校園廣播系統中通常劃分成若干個區域，按教室、樓道、操場、辦公室等劃分廣播區域，平時校園廣播中可自動識別區域尋址點對點或點對組作息鈴聲播放，自動或手動分區廣播控制管理。

校園廣播系統附屬配套:

校園廣播系統中，由于室外安裝音柱，需要考慮防雷擊等因素，安裝避雷器可有效解決室外音柱遭雷擊時強電流對功放的影響；為了確保功放正常工作，配置主功放和備功放各一臺和功放自備替補主機一臺；考慮到校園廣播重要性，遇到突然停電后，無法定時自動廣播鈴聲，因此需要配置UPS電源；另外其它配套設備根據需要加配。

三、校園尋址廣播系統拓撲圖：

四、校園尋址廣播系統配置清單

序號	設備名稱	型號	單位	數量
廣播主控室設備清單
1	數字尋址控制電腦	dell	臺	1
2	數字可尋址廣播軟件	GX-8600R	套	1
3	數字可尋址廣播主機	GX-8600	臺	1
4	16路自動分區器	GX-5016	臺	1
5	音頻矩陣	GX-9008	臺	1
6	無線話筒（最遠300米）	GX-9112U	臺	1
7	語音雙卡座	GX-9020	臺	1
8	廣播話筒	GX-9118	個	1
9	收音頭	GX-9005	臺	1
10	十路電源時序器	GX-9003	臺	1
11	廣播功放	GX-9680A	臺	2
12	廣播機柜	GX－1.8	個	1
廣播終端設備清單
13	單點可尋址終端	GX-8600D	個	40
14	塑質壁掛音箱	GX-113	只	40
15	塑質吸頂喇叭	GX-38T	只	16
16	高級室外音柱	GX-945A	只	6
